ГРУППОВОЙ ЧЕРТЁЖ ДЕТАЛИ.



В машиностроении встречаются изделия, в которые входит несколько однотипных деталей, обладающих общими конструктивными признаками. Для таких деталей целесообразно выполнить один групповой чертеж, содержащий все необходимые сведения о двух и более таких деталях.

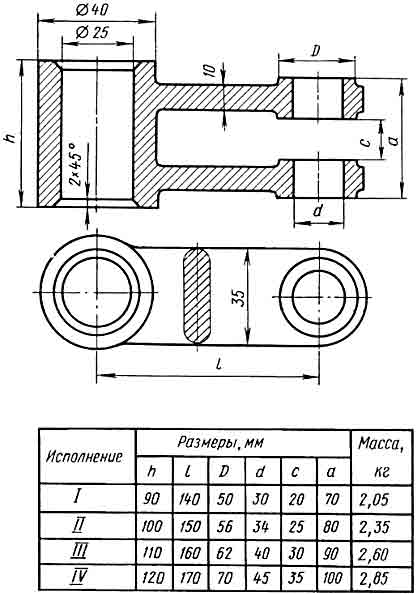

На рис. 374 представлен пример оформления группового чертежа. На чертеже приведены сведения, необходимые для изготовления четырех деталей, имеющих общие конструктивные признаки. Детали, изготовленные по групповому чертежу, должны иметь одинаковые размеры, нанесенные на чертеже. Переменные размеры на чертеже обозначены буквами и сведены в таблицу (h, /, D и др.).



В таблице исполнений, располагаемой на чертеже, указывается обозначение каждого рычага и значение переменных размеров, по которым он должен выполняться.



На групповом чертеже основная надпись выполняется по той же форме, как и в обычных чертежах. В основной надписи записывается наименование изделия в именительном падеже единственного числа (например, рычаг). В графе основной надписи, для указания масштаба, ставят прочерк, а в графах, предназначенных для указания массы (если она различна для отдельных изделий), дают ссылку «См. табл.».
При выполнении таблицы исполнений рекомендуется оставлять свободное место справа и снизу для возможности размещения дополнительных граф и строк таблицы.



Правила выполнения групповых чертежей приведены в ГОСТ 2.113—75 (СЭВ 1179—78).



Групповой чертёж детали
Групповой чертёж детали.
