Самоучитель AutoCAD. Полилинии в AutoCAD.

Общие правила построения полилиний.


В системе AutoCAD предусмотрено построение таких объектов, как полилинии. Эти линии, по сравнению с отрезками, создаваемыми командой Line (Отрезок), более универсальны. Они имеют ряд особенностей:


• Можно непосредственно задавать толщину полилинии, в то время как для отрезка нельзя. Причем толщина полилинии может изменяться по ее длине.


• Полилинии могут включать в себя несколько сегментов. При этом все сегменты создаются одной командой и воспринимаются системой AutoCAD как единый объект. Например, в качестве полилинии можно построить произвольный многоугольник, и он будет восприниматься как единый объект. Если же такой многоугольник построить с помощью команды Line (Отрезок), то каждая его сторона будет отдельным объектом.


• Полилинии могут включать в себя дуги. Примеры полилиний показаны на рисунке ниже.

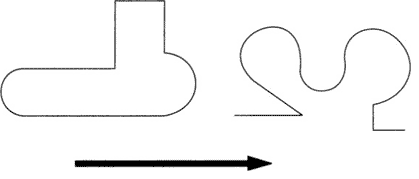

Примеры полилиний.



Для построения полилиний в AutoCAD предназначена команда PLine (ПЛиния). Вызвать ее можно тремя стандартными способами:



1. щелчком мыши по кнопке на панели инструментов Рисование (Draw) или на вкладке "Главная" ленты инструментов;



2. из строки меню Рисование (Draw) -> Полилиния (Polyline);



3. вводом в командную строку: _pline (или ПЛИНИЯ).





Базовая методика построения полилиний.



После вызова команды PLine (ПЛиния) от вас потребуется задать начальную точку построения. При этом в командной строке появится запрос:


Specify start point:

Начальная точка:



Указав первую точку, вы получите следующий запрос:



Current line-width is 0.000

Specify next point or [Arc/Halfwidth/Length/Undo/Width]:



Текущая ширина полилинии равна 0.0000

Следующая точка или [Дуга/Полуширина/длИна/Отменить/Ширина]


В ответ на него вы можете либо указать следующую точку построения - и тогда будет построен отрезок текущей ширины, либо выбрать одну из опций. Допустим, вы выбрали первый вариант и указали вторую точку построения. Следующий запрос будет таким же, как и предыдущий, только добавится опция Close (Замкнуть):



Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

Следующая точка или [Дуга/Замкнуть/Полуширина/длИна/Отменить/Ширина]:



Соответственно, и в дальнейшем можно либо продолжить построение прямолинейных сегментов полилинии, либо выбрать одну из опций. Вот теперь давайте подробно разберем, что это за опции:



Дуга (Arc) - позволяет перейти в режим построения дуговых сегментов полилинии.


Замкнуть (Close) - замыкает полилинию, то есть соединяет ее первую и последнюю точки. На этом выполнение команды PLine (ПЛиния) завершается. Данная опция становится доступна после того, как вы построите хотя бы один сегмент полилинии.



Ширина (Width) — выбрав эту опцию, вы сможете задать толщину линии для построения последующих сегментов полилинии. При этом вам будет предложено по очереди ввести два значения - начальную и конечную ширину (что позволяет строить сужающиеся или расширяющиеся сегменты полилинии). Удобно таким образом строить стрелки. Если ширина должна быть постоянной, то оба ее значения укажите одинаковыми (рис. 6.2).


Полуширина (Halfwidth) - эта опция аналогична предыдущей и отличается только тем, что задает половинные размеры начальной и конечной ширины полилинии (рис. 6.2).


длИна (Length) - благодаря данной опции можно точно задать длину следующего сегмента полилинии, который будет АВТОМАТИЧЕСКИ построен в том же направлении, что и предыдущий (либо по касательной к предыдущей дуге, если предыдущий сегмент — дуга).


Отменить (Undo) - служит для удаления последнего построенного сегмента полилинии.

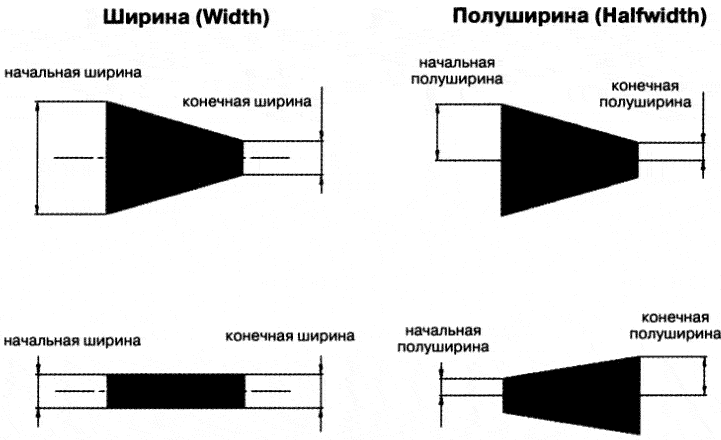

Иллюстрация задания толщины полилинии

опциями Ширина (Width) и Полуширина (Halfwidth)






Построение дуги в составе полилинии.



Способы построения дуговых сегментов полилинии сходны со способами построения дуг командой Arc (Дуга). Как было упомянуто ранее, чтобы перейти к построению дугового сегмента полилинии, необходимо для команды PLine (ПЛиния) в командной строке выбрать опцию Дуга (Arc). После этого в командной строке появится запрос:



Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halgwidth/ Line/Radius/Second pt/Undo/ Width]:

Конечная точка дуги или [Угол/Центр/Замкнуть/Направление/Полуширина/ Линейный/Радиус/Вторая/Отменить/Ширина]:



В ответ можно либо указать конечную точку дуги - и построение дугового сегмента полилинии на этом закончится,— либо выбрать одну из опций. Особо стоит отметить лишь опцию Линейный (Line) - она возвращает в режим линейных построений сегментов полилинии. Все остальные опции предназначены для выбора способа построения дуги или задания ее параметров:



Угол (Angle) - задает внутренний угол дугового сегмента.



Центр (CEnter) - задает центр дугового сегмента.



Замкнуть (CLose) - строит дуговой сегмент, замыкающий полилинию.



Направление (Direction) - по умолчанию дуга строится таким образом, чтобы предыдущий сегмент был ее касательной. Данная опция позволяет задать иную касательную.



Радиус (Radius) - задает радиус дугового сегмента.



Вторая (Second pt) - позволяет задать вторую точку дугового сегмента для построения его по трем точкам.



Полуширина (Halfwidth), Ширина (Width), Отменить (Undo) - идентичны одноименным опциям для линейного сегмента.



В заключение рассмотрения команды PLine (ПЛиния) хотелось бы отметить, что она очень удобна для целого ряда специализированных построений.



Например, довольно часто конструкторы применяют эту команду при вычерчивании чертежей печатных плат.







Материал этого урока взят из учебника

"AutoCAD 2009. Официальная русская версия".

Автор Н. В. Жарков
